ダイヤリング置型（寸法表）

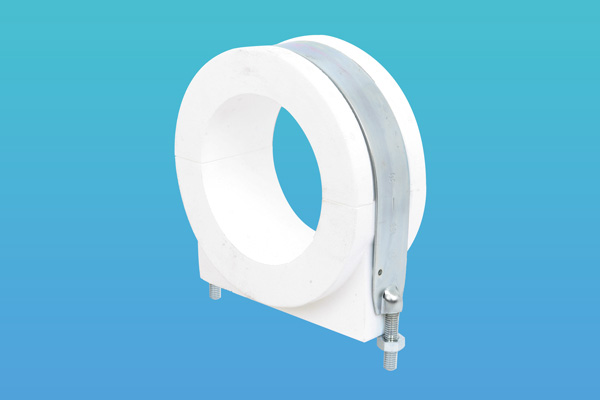

ダイヤリング置型M-30Y1

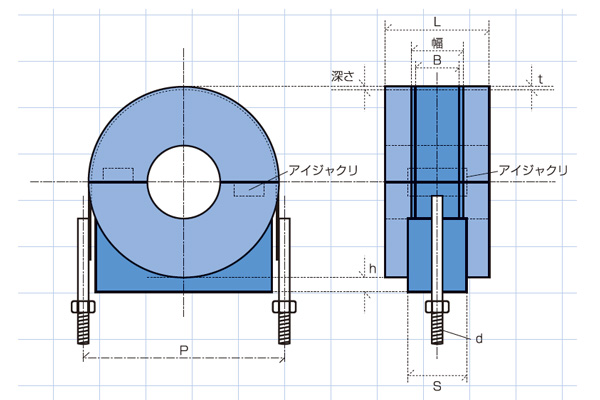

寸法表

-

呼び系 A	管外径 (mm)	溝深さ×幅 (mm)	S台幅（mm）	L長さ（ｍｍ）	ｈ（ｍｍ）	保温厚Ｔ（mm）					uバンド寸法ボルト(d)×板厚（t）×板幅（B）
						20T	25T	30T	40T	50T	d (W)	t (mm)	b (mm)	許容荷重 N（kg）
						P（mm）					d (W)	t (mm)	b (mm)	許容荷重 N（kg）
15	21.7					69	79	89		129	3/8	2.0	25	386(39)
20	27.2					74	84	94	114	134	3/8	2.0	25	518(53)
25	34.0	2.5x30	40	70		81	91	101	121	141	3/8	2.0	25	662(68)
32	42.7					90	100	110	130	150	3/8	2.0	25>	857(87)
40						96	100	110	130	150	3/8	2.0	25	998(102)
50	60.5					108	118	128	148	168	3/8	2.0	25	1270(129)
65	76.3					122	132	142	162	182	3/8	2.0	32	1630(166)
80	89.1	3.0x33				135	145	155	175	185	3/8	2.0	32	1937(198)
100	114.3				10		170	180	200	220	3/8	2.0	32	2527(258)
125	139.8						197	207	227	247	1/2	3.2	38	3924(400)
150	165.2	3.5x40	50	80			223	233	253	273	1/2	3.2	38	4656(475)
200	216.3						274	284	304	324	1/2	3.2	38	6397(625)
250	267.4							335	355	375	1/2	3.2	38	9533(972)
300	318.5								406	426	1/2	3.2	38	11426(1165)
350	355.6	4.5x50	60	90					〇	〇				12743(1300)
400	406.4								〇	〇				14648(1494)
450	457.2	6.0x60							〇	〇				16553(1688)
500	508.0	溝なし							〇	〇				18458(1883)

※　〇印は標準在庫としてあります。　100～400Aの65Tもあります。
※　腰高品も出来ます。
