ダイヤショット®クリーナー

ダイヤショット®クリーナー

オイルクーラー、各種熱交換器等の細管(10~45mm程度)、小口径の蛇管、U字管内のスケール除去清掃具を
ご紹介いたします

ダイヤショットPE

<特許 第3321433号>

  • ダイヤショットPEは、ポリオレフィン系の管内清掃具です。原子力、火力発電所の復水器用細管内の貝殻等の付着物を迅速に除去できます。

特 徴

  1. 特殊な羽の形状により、後方からの水流が管内壁面に沿って旋廻しながら前方へ噴出します。そのために細管内 の付着物が容易に排出されます。
  2. 先端部が頑丈ですので貝殻等の付着物も除去しながら進むことができます。
  3. 従来のダイヤショットと比較すると適当な硬度があるので、細管への挿入作業が容易です。
  4. 水に浮く為に、清掃後のダイヤショットPEの回収と洗浄後の付着物との分離が容易です。
  5. ポリオレフィン系素材のために焼却処理が可能です。
  6. ダイヤショットPEは金属類を使用していないので、破損しても細管を傷つける恐れはありません。
  7. PBタイプに比べ安価で性能面とのバランスが良い製品です。
  8. 軽量なので管内通過時間が他社製ブラシの約半分ですみ作業時間の短縮が計れます。
ダイヤショットPEの寸法表

管径

内径(mm) 長さ(mm) 先端、末端径(mm) 中央部径(mm)
5/8B 黄銅管 13.385 85 12.4 13.5

3/4B

黄銅管 16.65 85 15.6 16.8
チタン管 17.65 85 16.7 17.8
チタン管 18.05 85 17.1 18.2

7/8B

黄銅管 19.74 85 18.7 19.8
チタン管 21.00 85 18.7 21.1
チタン管 22.00 85 21.0 22.5

1 B

黄銅管

22.60

105

21.0 22.8
黄銅管 22.91 105 22.0 23.0
チタン管 23.00 105 21.8 23.1
チタン管 24.00 105 23.0 24.1
チタン管 24.40 105 23.2 24.5
1・1/8 B 黄銅管 26.09 105 25.1 26.2
チタン管 27.18 105 26.2 27.3
チタン管 27.58 105 26.6 27.7
1・1/4 B 黄銅管 29.26 115 28.3 29.4
チタン管 30.35 115 29.4 30.5
チタン管 30.75 115 29.8 30.9
チタン管 33.93 115 32.5 34.0
1・1/2 B 黄銅管 35.61 115 34.6 35.7
チタン管 36.70 115 35.7 36.8
チタン管 37.10 115 36.1 37.2



ダイヤショットPB(D・S-PB)

<特許 第3362340号>

  • ダイヤショットPBは、PEタイプと同様にポリオレフィン系の管内清掃具です。原子力、火力発電所の復水器用細管内の貝殻等の付着物を迅速に除去できます。

特 徴

  1. ポリオレフィン系素材の管内清掃具です。
  2. 管内を傷つける部材は使用していないのでチタン管の洗浄に適しています。
  3. 外周部のブラシで管内をまんべんなく洗浄します。(写真-1)
  4. エアー打ちでもダイヤショットPBは十分な洗浄力が得られます。
  5. 先端が頑丈にできているので貝殻等の付着物も除去しながら進みます。
  6. 水に浮くので清掃後のダイヤショット回収と付着物の分離が容易です。
  7. 軽量なので管内通過時間が他社製ブラシの約半分ですみ作業時間の短縮が計れます。

ダイヤショットPB(D・S-PB)の寸法表

管径 内径(mm) 長さ(mm)

先端、末端径

中央部径
3/4 B 黄色管 16.65 85.5 14.5 17.4
チタン管 18.05 85.5 14.5 18.55
チタン管 17.65 85.5 14.5 18.15
1 B 黄色管 22.91 121.0 21.5 23.7
チタン管 24.40 123.5 22.8 24.8
チタン管 24.00 123.5 22.8 24.4
1・1/4 B 黄色管 29.26 118.0 28.8 30.5
チタン管 30.75 118.0 28.8 31.75
チタン管 30.35 118.0 28.8 31.75

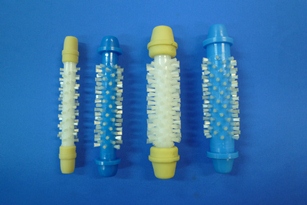

 (写真-1)

ダイヤショットU(D・S-U)

  • ダイヤショットは復水器、オイルクーラー、その他各種熱交換器等の細管群(内径10mm~45mm程度)及び小口径の蛇管、U字管の管内付着物(スケール)を迅速に除去・清掃するものです。
  • 清掃するチューブの一端にダイヤショットを挿入し(DSU TYPEは簡単な治具を使用)、チューブの口にジェットガンの筒先を当て、圧縮空気または圧力水を噴射すると、ダイヤショットは管壁を圧着しながら走行し管壁の付着物を強制的に除去し、管内清掃をします。ジェットガンの元圧は40~60N/cm2で充分です。
  • (D・S-U type) 半硬質ウレタン製 :直管、U管、蛇管等に適用

ダイヤショットU(D・S-U)の寸法表

品名 適用チューブ内径(mm)
0号 10mm未満
1号 10~14mm
2号 15~24mm
3号 20~29mm
4号 25~45mm




注1)最小取引き単位は100個とさせていただきます。

注2)ご注文にあたっては、チューブの内径をお知らせ下さい。内径に合ったダイヤショットを製作致します。

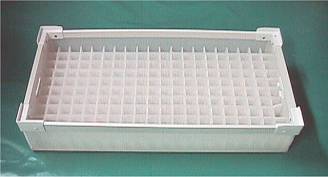

ダイヤショットPE・PB専用収納ケース

特 徴

  • ダイヤショットの収納及び在庫管理が楽になります。
  • 底部に穴を開けているので収納したまま水洗いが出来ます。

ダイヤショットケース

品名 適応サイズ 外形寸法(mm)
収納ケース(大)200本入り

1・1/2B 1・1/4B

795×460×175
収納ケース(中)200本入り 1B  1.1/8B 7/8B 710×360×162
収納ケース(小)250本入り 3/4B 755×380×162




※令和3年3月現在
