ダイヤリング吊型（寸法表）

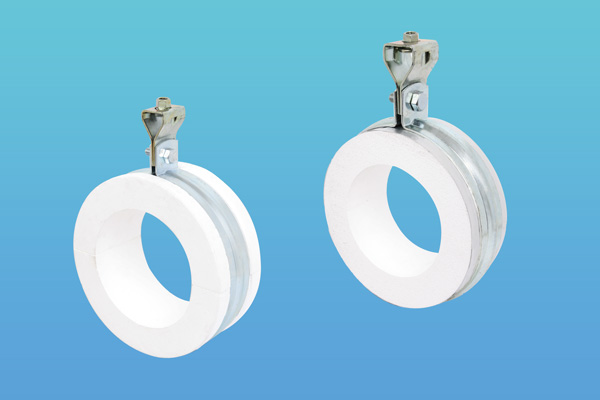

ダイヤリング吊型 MY-３０Y２
寸法表

-

呼び径A	管外形DΦ (mm)	保温厚さT/ｍｍ
呼び径A	管外形DΦ (mm)	長さＬ	20	25	30	40	50
15	21.7	70	〇	〇	〇	△	〇
20	27.2	70	〇	〇	〇	〇	〇
25	34.0	70	〇	〇	〇	〇	〇
32	42.7	70	〇	〇	〇	〇	〇
40	48.6	70	〇	〇	〇	〇	〇
50	60.5	70	〇	〇	〇	〇	〇
65	76.3	70	〇	〇	〇	〇	〇
80	89.1	70	〇	〇	〇	〇	〇
100	114.3	70	△	〇	〇	〇	〇
125	139.8	80	△	〇	〇	〇	〇
150	165.2	80	△	〇	〇	〇	〇
200	216.3	80	△	〇	〇	〇	〇
250	267.4	80	△	△	〇	〇	〇
300	318.5	80	△	△	△	〇	〇
350	355.6	80					〇

〇は標準在庫品。　１５A～００A迄溝あり　１２５A～３５０Aは溝なしです。

△は受注生産品。　全て溝無しになります。
